Memilih jenis gentian berbilang mod yang betul memberi kesan lebih daripada harga kabel. OM1, OM2, OM3, OM4 dan OM5 berbeza dalam diameter teras, lebar jalur modal berkesan, keserasian sumber cahaya, jarak maksimum yang disokong dan potensi peningkatan-jangka panjang. Pilihan yang salah boleh mengehadkan jangkauan pautan, memaksa pengkabelan semula pramatang atau meninggalkan prestasi di atas meja.
Untuk kebanyakan pemasangan perusahaan dan pusat data baharu, keputusannya adalah kepada OM3, OM4 atau OM5. OM1 dan OM2 masih muncul dalam rangkaian lama, tetapi kedua-duanya diklasifikasikan sebagai usang dalamISO/IEC 11801dan TIA-568, danKonsortium Teknologi Gentian Optik TIA (FOTC)mengesyorkan pemasangan baharu menggunakan OM3, OM4 atau OM5.
Panduan ini membandingkan kesemua lima jenis gentian multimod bersebelahan dan menerangkan yang mana satu masuk akal untuk kelajuan rangkaian yang berbeza, jarak pautan dan pelan peningkatan.
Apakah Gentian Multimode?
Gentian berbilang mod (MMF) ialah gentian optik yang direka untuk membawa berbilang laluan cahaya - dipanggil mod - melalui teras yang agak besar. Ia adalah pilihan standard untuk pautan-jarak pendek di dalam pusat data, bangunan perusahaan, bilik peralatan dan tulang belakang kampus yang larian jarang melebihi beberapa ratus meter.
Berbanding dengangentian mod-tunggal, gentian berbilang mod menyokong jarak maksimum yang lebih pendek. Walau bagaimanapun, pautan berbilang mod selalunya kos lebih rendah pada peringkat sistem kerana teras kaca yang lebih lebar mengendurkan toleransi penjajaran penyambung dan kerana sumber cahaya VCSEL (permukaan rongga-menegak-memancarkan) menggunakan kuasa yang lebih sedikit dan kos yang lebih rendah daripada laser yang digunakan dalam optik mod-tunggal. TIA FOTC mencatatkan bahawa untuk banyak-kelajuan Ethernet yang pendek, saluran berbilang mod - gentian ditambah optik - boleh menjadi lebih kos-berkesan daripada saluran mod tunggal-setara.
Lima jenis gentian berbilang mod piawai ialah OM1, OM2, OM3, OM4 dan OM5. Awalan "OM" bermaksudmultimod optik.
Perbandingan Pantas: OM1 lwn OM2 lwn OM3 lwn OM4 lwn OM5
| Jenis Gentian | Saiz Teras | Warna Jaket | Sumber Cahaya Utama | Lebar Jalur Utama | Sesuai Terbaik |
|---|---|---|---|---|---|
| OM1 | 62.5/125 µm | Jingga | LED | 200 MHz·km OFL pada 850 nm | Rangkaian 100M / 1G warisan |
| OM2 | 50/125 µm | Jingga | LED | 500 MHz·km OFL pada 850 nm | Pautan 1G warisan |
| OM3 | 50/125 µm | Aqua | VCSEL (850 nm) | 2000 MHz·km EMB pada 850 nm | 10G dan pendek-mencapai 40G / 100G |
| OM4 | 50/125 µm | Aqua (sesetengah vendor menggunakan violet) | VCSEL (850 nm) | 4700 MHz·km EMB pada 850 nm | Pusat data 10G / 25G / 40G / 100G moden |
| OM5 | 50/125 µm | Hijau limau | VCSEL / SWDM (850–953 nm) | 4700 MHz·km pada 850 nm; 2470 MHz·km pada 953 nm | Aplikasi SWDM dan berbilang-panjang gelombang |
Kertas teknikal OM4 vs OM5 Ciscomengenal pasti OM3, OM4 dan OM5 sebagai kelas gentian berbilang mod 50 µm dan menentukan bahawa OM5 membawa keperluan lebar jalur modal yang berkesan pada kedua-dua 850 nm dan 953 nm.
Gentian OM1: Legasi 62.5 µm Multimod
OM1 menggunakan teras 62.5 µm - lebih besar daripada setiap jenis OM - yang lain dan dikenal pasti oleh jaket oren. Ia merupakan gentian LAN yang dominan pada tahun 1990-an dan awal 2000-an, apabila 100 Mbps dan 1 Gbps Ethernet adalah kelajuan terpantas yang diperlukan oleh kebanyakan bangunan.
Hari ini, OM1 tidak disyorkan untuk kabel baharu. Jalur lebar modalnya yang lebih rendah dan teras 62.5 µm sangat mengehadkan jangkauan pada 10G dan ke atas. Jika OM1 sudah dipasang, ia mungkin masih membawa trafik 100M atau 1G warisan, tetapi sebarang peningkatan kelajuan harus bermula dengan audit pautan: ukur panjang kabel sebenar, semakkehilangan sisipanbelanjawan dan sahkan spesifikasi transceiver sebelum menganggap loji sedia ada boleh digunakan semula.
Gentian OM2: Lebih Lama 50/125 µm Multimod
OM2 berpindah ke teras 50 µm, yang meningkatkan lebar jalur berbanding OM1, tetapi ia masih dianggap sebagai kelas gentian lama. Seperti OM1, ia biasanya mempunyai jaket oren dan direka bentuk terutamanya untuk pemancar berasaskan LED-.
Banyak pautan 1G sedia ada berjalan pada OM2 tanpa masalah. Walau bagaimanapun, OM2 tidak mempunyai profil teras teroptimum-laser yang disediakan oleh OM3, OM4 dan OM5, jadi ruang kepala peningkatannya pada 10G dan ke atas adalah terhad. Untuk pengkabelan baharu, OM2 biasanya bukan pilihan yang tepat melainkan keperluan keserasian yang sangat khusus dengan peralatan berasaskan LED{11}}sedia memerlukannya.
Gentian OM3: Laser-Multimod Dioptimumkan untuk 10G
OM3 mewakili satu langkah ke hadapan yang ketara: ia adalah jenis gentian berbilang mod pertama yang direka dan dioptimumkan untuk sumber laser VCSEL 850 nm. Ia menggunakan teras 50 µm dan biasanya dikenal pasti oleh jaket aqua.
Untuk pautan 10G perusahaan, OM3 kekal sebagai pilihan-yang praktikal dan kos efektif. TIA FOTC menyenaraikan julat operasi 10GBASE-SR melebihi OM3 sebagai 2 m hingga 300 m, manakala OM4 dan OM5 memanjangkan julat perancangan itu kepada 400 m. OM3 juga boleh menyokong-aplikasi berbilang mod 40G dan 100G capaian pendek seperti 40GBASE-SR4 dan 100GBASE-SR4, tetapi jarak yang disokong menurun berbanding dengan 10G - biasanya sekitar 100 m.
Dalam amalan, OM3 berfungsi dengan baik untuk 10G berjalan di bawah 300 m di LAN pejabat, bangunan kampus dan bilik peralatan yang lebih kecil di mana jarak pautan yang dirancang sesuai dengan selesa dalam hadnya. Jika larian terpanjang anda ialah 150 m dan anda menggunakan 10G denganPenyambung dupleks LC, OM3 boleh menjimatkan kos yang bermakna berbanding OM4 tanpa mengorbankan kebolehpercayaan.
OM4 Fiber: Pilihan Arus Perdana untuk Pusat Data Moden
OM4 ialah gentian berbilang mod 50/125 µm yang dipertingkatkan laser dengan lebar jalur mod berkesan 4700 MHz·km pada 850 nm - lebih dua kali ganda berbanding OM3. Jaket itu biasanya aqua, walaupun sesetengah pengeluar menggunakan warna ungu untuk membezakan OM4 daripada OM3 secara visual.
Untuk kebanyakan projek perusahaan dan pusat data baharu, OM4 ialah lalai praktikal. Ia menyediakan lebih banyak jangkauan daripada OM3 untuk setiap aplikasi Ethernet 850 nm utama, dan ia mengelakkan kos tambahan OM5 melainkan rangkaian secara khusus memerlukan SWDM atau optik berbilang-panjang gelombang. Sebagai contoh,Helaian data modul 10GBASE-SR SFP+ Ciscomenyenaraikan jangkauan maksimum 300 m melebihi 2000 MHz·km OM3 dan 400 m melebihi 4700 MHz·km OM4.
Pertimbangkan pusat data yang menggunakan 100GBASE-SR4 tamatKabel batang MPO/MTP. Dengan OM4, julat perancangan memanjang hingga 150 m - cukup untuk kebanyakan topologi kabel berstruktur dalam bangunan. OM3 akan menghadkan aplikasi yang sama pada 100 m, yang mungkin ketat apabila panel tampalan,-sambungan silang dan-akhir-peralihan baris diambil kira.

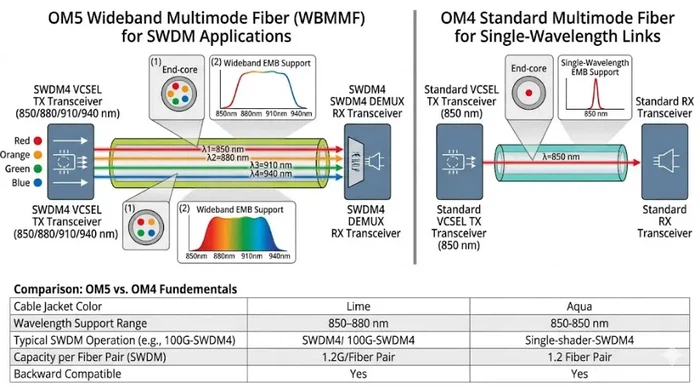

Gentian OM5: Multimod Jalur Lebar untuk Aplikasi SWDM
OM5 - juga dipanggil gentian pelbagai mod jalur lebar (WBMMF) - berkongsi teras 50 µm yang sama seperti OM3 dan OM4, tetapi menambah pencirian lebar jalur pada panjang gelombang kedua: 953 nm.Fluke Networks menerangkanbahawa OM5 pada asasnya ialah gentian kelas OM4-dengan spesifikasi lebar jalur modal tambahan yang berkesan merentasi julat 846 nm hingga 953 nm, yang membolehkan transceiver pemultipleksan pembahagian panjang gelombang gelombang pendek (SWDM) berasaskan VCSEL.
Di sinilah OM5 sering disalah ertikan. OM5 tidak secara automatik lebih baik daripada OM4 untuk setiap pautan berbilang mod. Cisco menyatakan dengan jelas bahawa OM5 memberikan peningkatan prestasi yang bermakna terutamanya untuk transceiver berbilang-panjang gelombang yang beroperasi merentasi jalur gelombang 850 nm hingga 940 nm. Untuk kebanyakan transceiver berbilang mod yang beroperasi hanya pada 850 nm - termasuk 10GBASE-SR, 25GBASE-SR, 40GBASE-SR4 dan 100GBASE-SR4 - OM4 menyediakan jangkauan praktikal yang sama pada kos yang lebih rendah
OM5 masuk akal kewangan apabila pelan halatuju modul optik anda secara khusus merangkumi SWDM4 atau teknologi berbilang-panjang gelombang yang lain. Standard 400GBASE-SR4.2, misalnya, menggunakan dua panjang gelombang dan mendapat faedah daripada pencirian jalur lebar OM5: OM5 menyokong sehingga 150 m untuk aplikasi itu, manakala OM4 mencapai 100 m. Jika rangkaian anda tidak bercadang untuk menggunakan optik berbilang{13}}panjang gelombang, OM5 mungkin tidak membenarkan premium melebihiKabel gentian OM4.
Jarak Gentian Berbilang Mod dengan Kelajuan Ethernet
Jadual di bawah meringkaskan julat aplikasi berbilang mod IEEE 802.3 berdasarkan data yang diterbitkan oleh TIA FOTC. Jangkauan sebenar dalam sebarang pemasangan bergantung pada piawaian transceiver, kiraan penyambung, kehilangan sambatan, kualiti kabel dan jumlah anggaran kehilangan saluran. Sentiasa sahkan helaian data modul optik dan kirakanbajet rugisebelum reka bentuk akhir.
| Aplikasi Ethernet | Kiraan Serat | Julat OM3 | Julat OM4 | Julat OM5 |
|---|---|---|---|---|
| 10GBASE-SR | 2 gentian (LC dupleks) | 2–300 m | 2–400 m | 2–400 m |
| 25GBASE-SR | 2 gentian (LC dupleks) | 0.5–70 m | 0.5–100 m | 0.5–100 m |
| 40GBASE-SR4 | 8 gentian (MPO-12) | 0.5–100 m | 0.5–150 m | 0.5–150 m |
| 100GBASE-SR4 | 8 gentian (MPO-12) | 0.5–100 m | 0.5–150 m | 0.5–150 m |
| 200GBASE-SR4 | 8 gentian (MPO-12) | 0.5–70 m | 0.5–100 m | 0.5–100 m |
| 400GBASE-SR4.2 | 8 gentian (MPO-12) | 0.5–70 m | 0.5–100 m | 0.5–150 m |
Coraknya adalah mudah: OM4 umumnya menyediakan lebih banyak jangkauan daripada OM3 untuk semua aplikasi 850 nm, manakala OM5 menambah jarak lagi hanya apabila transceiver menggunakan berbilang panjang gelombang (seperti dalam 400GBASE-SR4.2). Untuk melihat dengan lebih mendalam tentang perancangan jarak merentasi semua lima gred OM, lihat kamipanduan had jarak gentian pelbagai mod.
Keserasian Penyambung dan Transceiver
Pemilihan gentian berbilang mod tidak berakhir dengan kabel. Thejenis penyambung, standard modul optik dan kiraan gentian semuanya berinteraksi dengan gred gentian untuk menentukan sama ada pautan akan berfungsi dengan pasti.
Aplikasi dupleks seperti 10GBASE-SR dan 25GBASE-SR menggunakan dua gentian dan biasanya ditamatkan denganPenyambung dupleks LC. Aplikasi selari seperti 40GBASE-SR4 dan 100GBASE-SR4 menggunakan lapan gentian dan bergantung padaPenyambung MPO/MTP. Sesetengah aplikasi-kelajuan lebih tinggi seperti 400GBASE-SR4.2 juga boleh menggunakan penyambung MPO-12 dengan lapan gentian aktif.
Apabila menentukan gentian, sentiasa sahkan: standard Ethernet yang akan dibawa oleh pautan, jenis transceiver (SFP+, SFP28, QSFP+, QSFP28, QSFP-DD), antara muka penyambung yang diperlukan, kiraan gentian dan jumlah belanjawan kehilangan saluran termasuk setiap pasangan penyambung yang dipadankan dan sambatan dalam laluan. Pautan 100G SR4, pautan 100G SR1 dan pautan 100G SWDM4 mungkin kelihatan serupa pada kertas tetapi memerlukan kiraan gentian yang berbeza, penyambung berbeza dan gred gentian minimum yang berbeza.
Cara Memilih Jenis Gentian Multimod Yang Betul
Memilih gred gentian yang betul melibatkan pemadanan lima pembolehubah: kadar data sasaran, jarak pautan maksimum, piawaian transceiver, kiraan gentian dan laluan naik taraf yang dijangkakan. Berikut ialah rangka kerja keputusan praktikal.
Simpan OM1 atau OM2 Hanya untuk Penyelenggaraan Legasi
Jika bangunan anda sudah memasang OM1 atau OM2, anda boleh terus menggunakannya untuk pautan 100M atau 1G sedia ada. Tetapi untuk mana-mana kabel baharu - walaupun tampung pendek dijalankan - jenis gentian ini hampir tidak menawarkan potensi peningkatan-kelajuan tinggi. Sebelum menggunakan semula gentian lama pada kelajuan yang lebih tinggi, kenal pasti sama ada loji sedia ada ialah OM1 (62.5 µm) atau OM2 (50 µm), kemudian sahkan panjang pautan dan uji kehilangan saluran terhadap belanjawan yang diterbitkan oleh transceiver.
Pilih OM3 untuk Belanjawan-Pautan 10G Mesra Bawah 300 m
OM3 ialah pilihan yang tepat apabila larian 10G terpanjang anda kekal di bawah 300 m dan -peta jalan jangka terdekat anda tidak memerlukan 25G, 40G atau 100G melalui kabel yang sama. Ia biasanya digunakan dalam LAN perusahaan, pengedaran kampus dan bilik peralatan kecil di mana panjang pautan adalah sederhana dan 10G ialah kelajuan sasaran.
Pilih OM4 untuk Kebanyakan Penggunaan Multimod Baharu
Untuk projek perusahaan dan pusat data baharu yang gentian berbilang mod sesuai, OM4 ialah lalai praktikal untuk kebanyakan pasukan. Ia memanjangkan 10GBASE-Jangkauan SR kepada 400 m, menyokong 100GBASE-SR4 sehingga 150 m dan menyediakan ruang kepala untuk 25G dan 200G -aplikasi capaian - semuanya tanpa premium kos OM5. Jika anda sedang membinabatang kabel berstrukturuntuk pusat data atau merancang tulang belakang kampus yang akan membawa 10G hari ini dan 100G dalam beberapa tahun, OM4 mengimbangi kos dan masa hadapan-kalis dengan baik.
Pilih OM5 Apabila SWDM atau Multi{1}}Optik Panjang Gelombang Terdapat pada Pelan Hala Anda
OM5 bernilai premium apabila pelan modul optik anda secara khusus termasuk SWDM4, 400GBASE-SR4.2 atau teknologi berbilang-panjang gelombang lain yang beroperasi merentasi julat 850–953 nm. Jika rangkaian anda menggunakan - dan akan terus menggunakan - optik SR 850 nm standard,Kabel OM5mungkin tidak memberikan kelebihan yang boleh diukur berbanding OM4 untuk pautan yang sama.
Pilih{0}}Serat Mod Tunggal Apabila Jarak atau{1}}Skala Jangka Panjang Lebih Penting
Jika jarak pautan melebihi had berbilang mod - kira-kira 400 m pada 10G dan lebih pendek pada 100G - atau jika anda sedang membina-tulang belakang kampus jangka panjang, gelang metro atau sambung-kelajuan tinggi,gentian mod-tunggal (OS1 atau OS2)lazimnya adalah pelaburan infrastruktur yang lebih baik. Optik mod tunggal{1}}kos lebih tinggi bagi setiap port, tetapi gentian itu sendiri menyokong lebar jalur yang hampir tidak terhad pada jarak yang tidak dapat dicapai oleh pelbagai mod. Untuk bantuan membandingkan optik, lihat panduan kami tentangsatu-mod SFP lwn berbilang mod SFP.
Senario Aplikasi: Menaik taraf LAN Perusahaan 1G kepada 10G
Katakan bangunan pejabat anda pada masa ini menjalankan 1000BASE-SX melalui kabel OM2 dan anda perlu meningkatkan kepada 10GBASE-SR. Larian mendatar terpanjang anda ialah 180 m.
Mula-mula, semak gentian sedia ada: OM2 bukan laser-dioptimumkan untuk VCSEL 10G dan 10GBASE-SR melebihi OM2 dihadkan kepada hanya 82 m mengikut IEEE 802.3. Memandangkan larian terpanjang anda ialah 180 m, loji OM2 sedia ada tidak dapat menyokong peningkatan. Anda perlu menarik gentian baru.
OM3 menyokong 10GBASE-SR hingga 300 m, yang meliputi larian 180 m dengan jidar yang selesa. OM4 memanjangkan julat kepada 400 m dan akan memberikan lebih banyak ruang kepala jika anda menjangkakan keperluan 25G atau 40G masa hadapan pada kabel yang sama. Dalam senario ini, OM3 menjimatkan wang jika 10G ialah titik akhir; OM4 ialah pilihan yang lebih selamat jika rangkaian mungkin berskala lebih jauh. Semak andapemasangan kabel gentian optikmerancang untuk mengesahkan laluan penghalaan, kiraan penyambung dan titik sambatan sebelum membuat pesanan.
Kesilapan Biasa Semasa Memilih Gentian Multimode
Dengan mengandaikan OM5 Sentiasa Lebih Baik Daripada OM4
OM5 lebih baharu, tetapi kelebihannya khusus untuk optik berbilang{1}}panjang gelombang. Untuk-aplikasi 850 nm panjang gelombang tunggal - yang masih mewakili majoriti transceiver multimod yang digunakan - OM4 menyediakan jangkauan yang sama pada kos yang lebih rendah.
Memilih Serat Hanya dengan Warna Jaket
Jaket Aqua muncul pada kedua-dua kabel OM3 dan OM4 daripada banyak pengeluar. Hijau limau mengenal pasti OM5. Jingga meliputi kedua-dua OM1 dan OM2. Warna ialah isyarat visual yang berguna, tetapi ia bukan pengganti untuk menyemak tanda kabel bercetak, laporan ujian pengilang dan spesifikasi gred OM sebenar.
Mengabaikan Kiraan Gentian dan Jenis Penyambung
Pautan 100GBASE-SR4 menggunakan lapan gentian dan penyambung MPO-12. Pautan 100GBASE-SR1 menggunakan dua gentian dan penyambung dupleks LC. Pautan SWDM4 100G juga menggunakan dua gentian tetapi memerlukan OM5. Memilih gred gentian tanpa mengesahkan kiraan gentian dankonfigurasi penyambungboleh menyebabkan kerja semula yang mahal.
Melupakan Tentang Kehilangan Penyambung
Setiap pasangan penyambung yang dipadankan, penyesuai kaset dan sambatan dalam saluran menambah kehilangan sisipan. Pautan dengan berbilang panel tampalan mungkin gagal bajet kerugiannya walaupun gred gentian secara nominal betul. Sentiasa hitung jumlah kehilangan saluran - termasuk setiap titik sambungan - dan bandingkannya dengan belanjawan kuasa yang ditentukan oleh transceiver. Untuk lebih lanjut mengenai topik ini, lihatkehilangan sisipan dalam rangkaian gentian.
Mencampurkan Gred OM Berbeza dalam Satu Saluran
Menyambung segmen OM3 dan OM4 dalam satu pautan secara fizikal mungkin - kedua-duanya mempunyai teras 50 µm - tetapi keseluruhan saluran mesti dinilai pada gentian gred-terrendah dalam laluan. Saluran OM3/OM4 bercampur dengan berkesan menjadi saluran OM3 untuk perancangan jarak. Mencampurkan gentian 62.5 µm (OM1) dengan gentian 50 µm (OM2/OM3/OM4/OM5) menyebabkan ketidakpadanan teras yang menyebabkan kehilangan tambahan yang ketara dan tidak disyorkan.
Soalan Lazim
Apakah perbezaan antara gentian OM3 dan OM4?
OM4 mempunyai lebar jalur modal berkesan yang lebih tinggi (4700 MHz·km lwn 2000 MHz·km pada 850 nm) dan menyokong jangkauan yang lebih panjang untuk kebanyakan aplikasi Ethernet berbilang mod. Contohnya, 10GBASE-SR mencapai sehingga 300 m pada OM3 dan sehingga 400 m pada OM4. Kedua-duanya menggunakan teras 50 µm dan berfungsi dengan transceiver berasaskan VCSEL-yang sama dankabel tampal gentian.
Adakah OM5 lebih baik daripada OM4?
Tidak semestinya. OM5 direka bentuk untuk aplikasi jalur lebar, berbilang-panjang gelombang seperti SWDM4. Untuk transceiver 850 nm standard - termasuk 10GBASE-SR, 40GBASE-SR4 dan 100GBASE-SR4 - OM4 menyampaikan jarak praktikal yang sama pada kos yang lebih rendah. OM5 hanya menambah nilai yang boleh diukur apabila modul optik beroperasi merentasi pelbagai panjang gelombang dalam julat 850–953 nm.
Apakah warna gentian OM5?
Serat OM5 mempunyai jaket hijau limau. TIA menetapkan hijau limau sebagai warna jaket rasmi untuk OM5 untuk membezakannya secara visual daripada kabel aqua OM3/OM4.
Bolehkah saya menggunakan transceiver OM4 dengan gentian OM3?
Transceiver itu sendiri tidak mengubah - modul 10GBASE-SR SFP+ berfungsi dengan gentian OM3 dan OM4. Walau bagaimanapun, jarak maksimum yang disokong bergantung pada gred gentian. Menggunakan OM3 dan bukannya OM4 bermakna pautan mesti dirancang pada jarak OM3, yang lebih pendek. Sentiasa semak helaian data modul dan hitung belanjawan kehilangan saluran penuh.
Bolehkah gentian OM3 dan OM4 dicampur dalam pautan yang sama?
Ia mungkin secara fizikal kerana kedua-duanya menggunakan teras 50 µm, tetapi keseluruhan saluran harus dirancang pada had jarak OM3. Dalam-pautan berkelajuan tinggi (40G dan ke atas), pencampuran gred biasanya tidak digalakkan kerana ia mengurangkan-margin jarak yang sudah ketat dan merumitkan penyelesaian masalah.
Adakah OM4 cukup untuk 400G?
Ia bergantung pada standard optik 400G. 400GBASE-SR4.2 menyokong OM4 sehingga 100 m dan OM5 sehingga 150 m. Varian berbilang mod 400G lain mungkin mempunyai keperluan gentian yang berbeza. Sentiasa sahkan piawaian transceiver khusus dan jarak yang diterbitkan pada gred gentian anda sebelum membuat reka bentuk.
Apakah itu laser-gentian berbilang mod yang dioptimumkan?
Laser-gentian berbilang mod dioptimumkan merujuk kepada kelas gentian OM3, OM4 dan OM5 - yang profil indeks biasan terasnya direka bentuk khusus untuk meminimumkan kelewatan mod pembezaan (DMD) apabila teruja oleh laser VCSEL 850 nm. Pengoptimuman ini secara mendadak meningkatkan lebar jalur yang boleh digunakan berbanding gentian OM1 dan OM2 warisan, yang direka bentuk untuk sumber LED.
Perlukah saya memasang gentian mod berbilang mod atau-tunggal?
Gunakan gentian berbilang mod untuk-jangkauan, kos-pautan perusahaan sensitif dan pusat data yang jaraknya kekal dalam had yang ditunjukkan dalam jadual jarak di atas. gunagentian mod-tunggaluntuk jarak yang lebih jauh, tulang belakang kampus, pautan metro atau sebarang infrastruktur yang-berskala lebar jalur jangka panjang menjadi kebimbangan utama. Untuk perbandingan terperinci, lihat artikel kami tentangkaca vs gentian optik plastikdan panduan kami untuktiub longgar vs kabel penimbal yang ketat.
Kesimpulan
Untuk pemasangan gentian berbilang mod baharu, OM3, OM4 dan OM5 adalah satu-satunya gred yang patut dipertimbangkan. OM1 dan OM2 kekal relevan hanya untuk mengekalkan rangkaian warisan sedia ada.
Pilih OM3 apabila anda memerlukan gentian-kos efektif, laser-yang dioptimumkan untuk pautan 10G yang kekal baik dalam jarak 300 m. Pilih OM4 - gred yang paling banyak digunakan dalam binaan baharu hari ini - apabila anda mahukan ruang kepala jarak yang lebih kukuh dan keserasian luas dengan optik jangkauan-pendek 10G, 25G, 40G dan 100G. Pilih OM5 hanya apabila peta jalan transceiver anda secara khusus termasuk SWDM atau aplikasi berbilang{15}}panjang gelombang lain yang mendapat manfaat daripada pencirian jalur lebar pada 953 nm.
Sebelum membeli, sahkan kadar data yang anda perlukan, jarak pautan maksimum,jenis penyambung, kiraan gentian, standard modul optik dan laluan naik taraf masa hadapan. Loji gentian-yang dirancang dengan baik harus berfungsi dengan pasti selama sedekad atau lebih - meluangkan masa untuk memadankan gred gentian dengan aplikasi memberi hasil sepanjang hayat kabel sepenuhnya.
